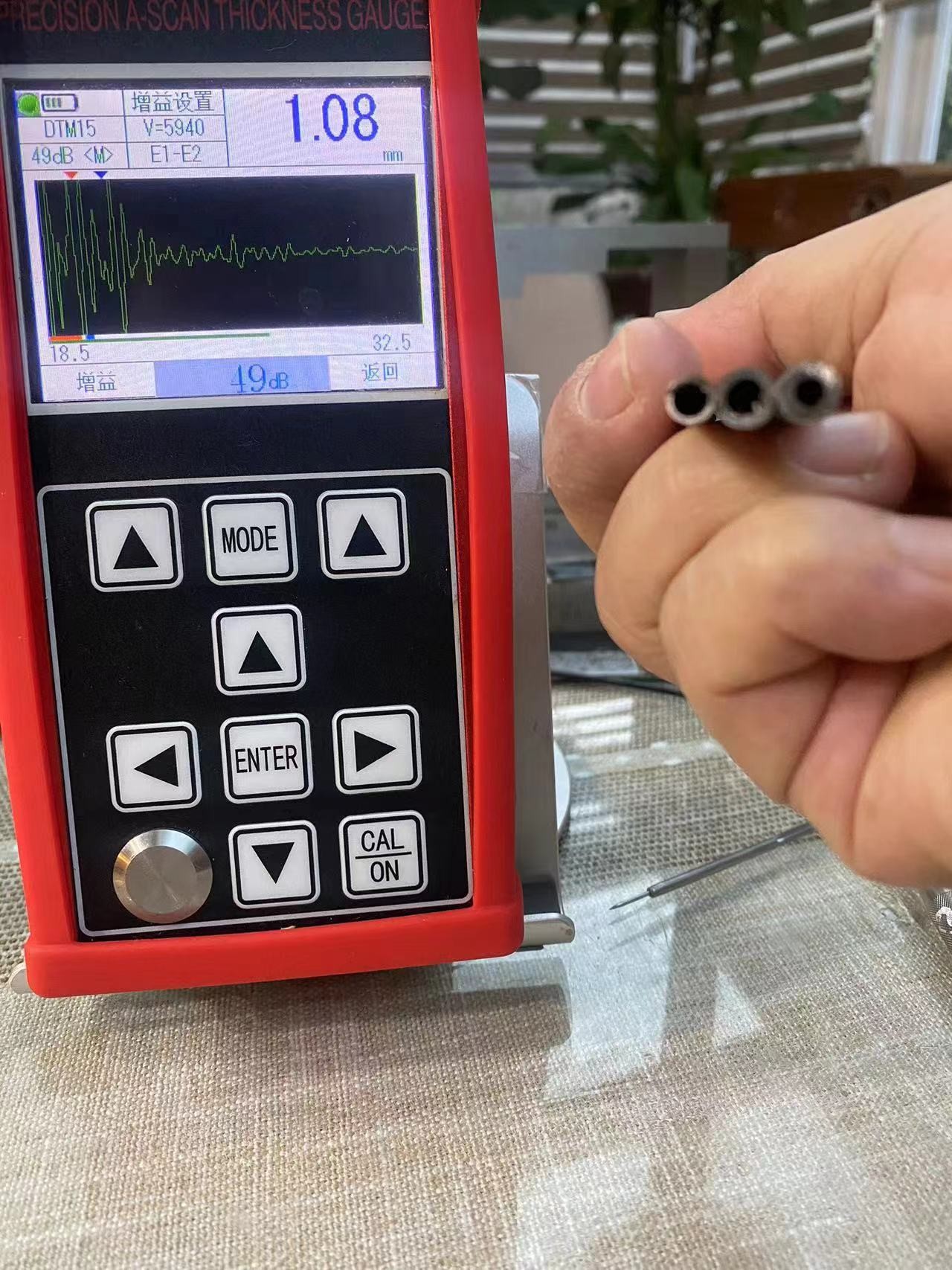

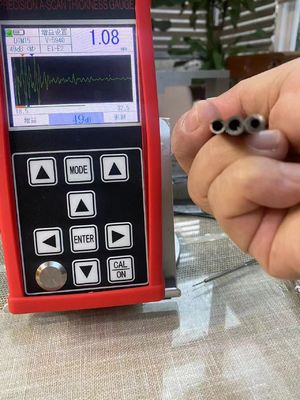

A & B اسکن ضخامت سنج اولتراسونیک پوشش نفوذی با وضوح بالا 0.001 میلی متر
TG-5700 یک نوع جدید از ضخامت سنج دیجیتال اولتراسونیک دستی با دقت بالا با اسکن A/B است. این دستگاه اصل اندازه گیری ضخامت اولتراسونیک را بر اساس بازتاب پالس اتخاذ می کند. برای اندازه گیری ضخامت مواد مناسب است که می تواند امواج اولتراسونیک را با سرعت ثابت در آن منتشر کند و بازتاب را از پشت آن دریافت کند. وضوح اندازه گیری 0.001 میلی متر است و محدوده اندازه گیری تا 0.15 میلی متر (فولاد) نازک است.
این محصول می تواند صفحات و قطعات پردازش شده را با دقت اندازه گیری کند. از طرف دیگر، می تواند درجه نازک شدن لوله ها و مخازن تحت فشار را در تجهیزات تولید پس از خوردگی در حین استفاده نظارت کند. می توان از آن در نفت، صنایع شیمیایی، متالورژی، کشتی سازی، هوافضا، انرژی و سایر زمینه ها استفاده کرد.
این محصول با استانداردهای زیر مطابقت دارد: مشخصات کالیبراسیون برای ضخامت سنج اولتراسونیک (JJF 1126-2004).
ویژگی های اصلی عملکرد
●این محصول دارای حالت اسکن A، حالت اسکن B و حالت نمایش عددی است؛

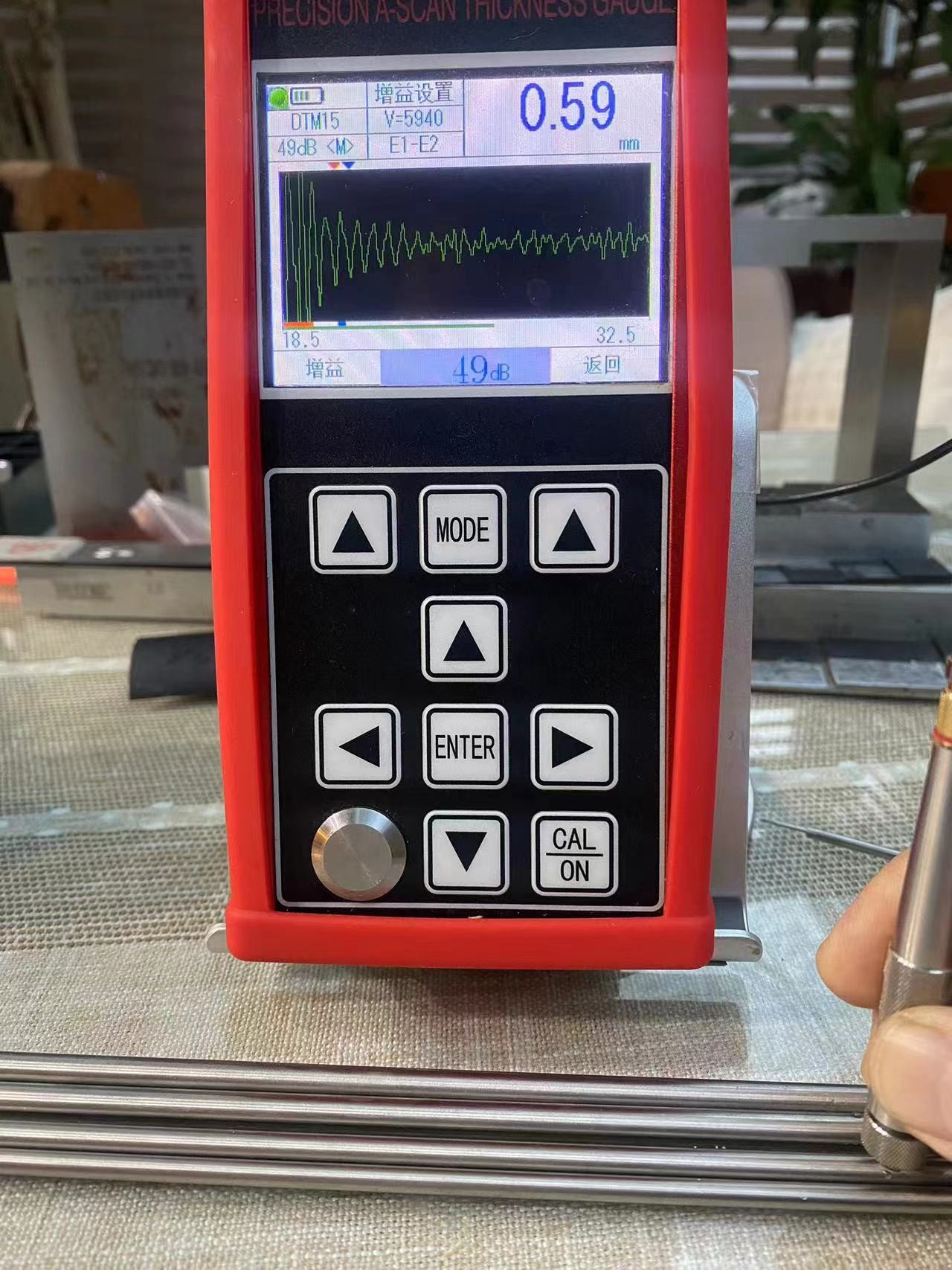

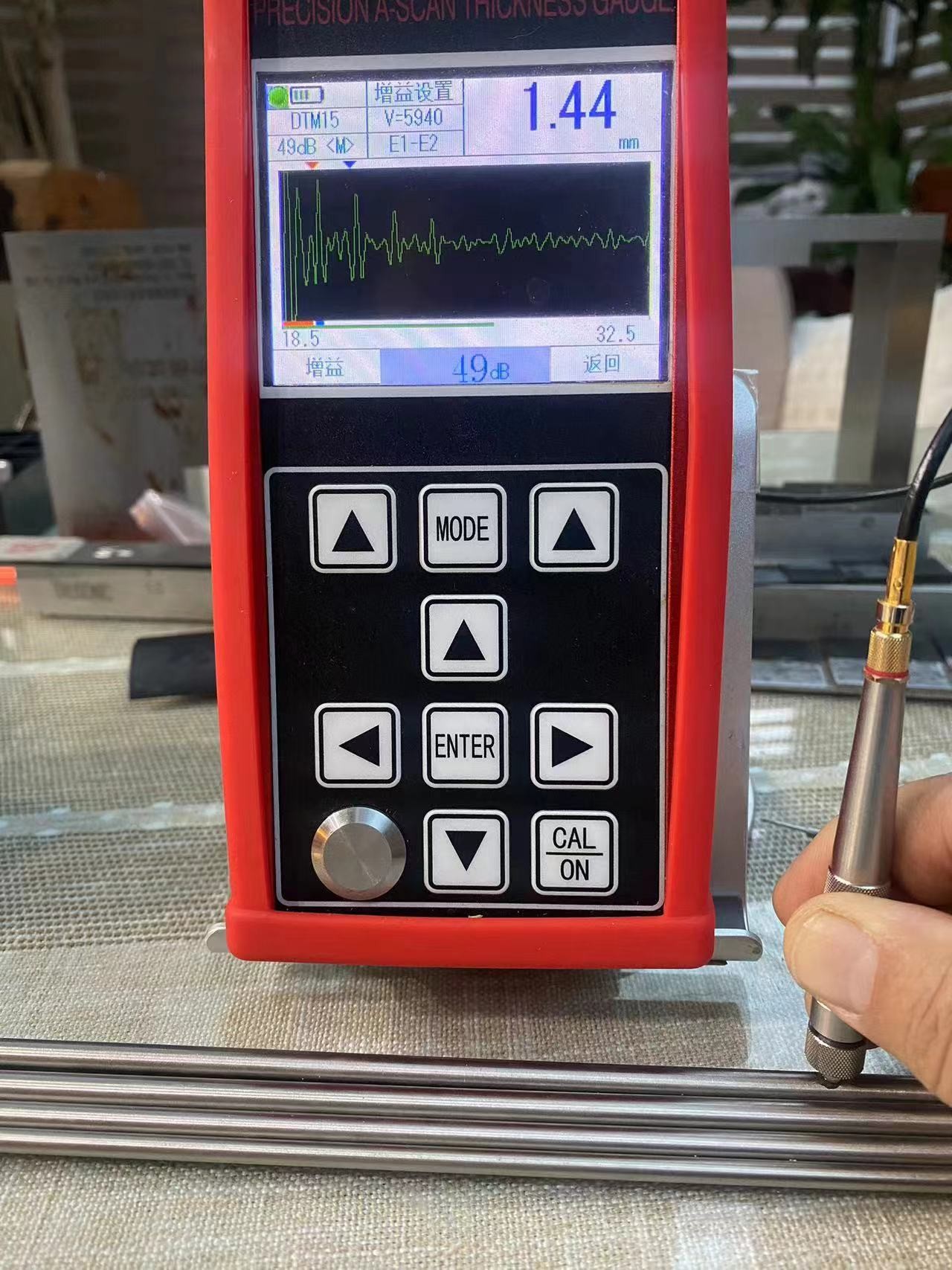

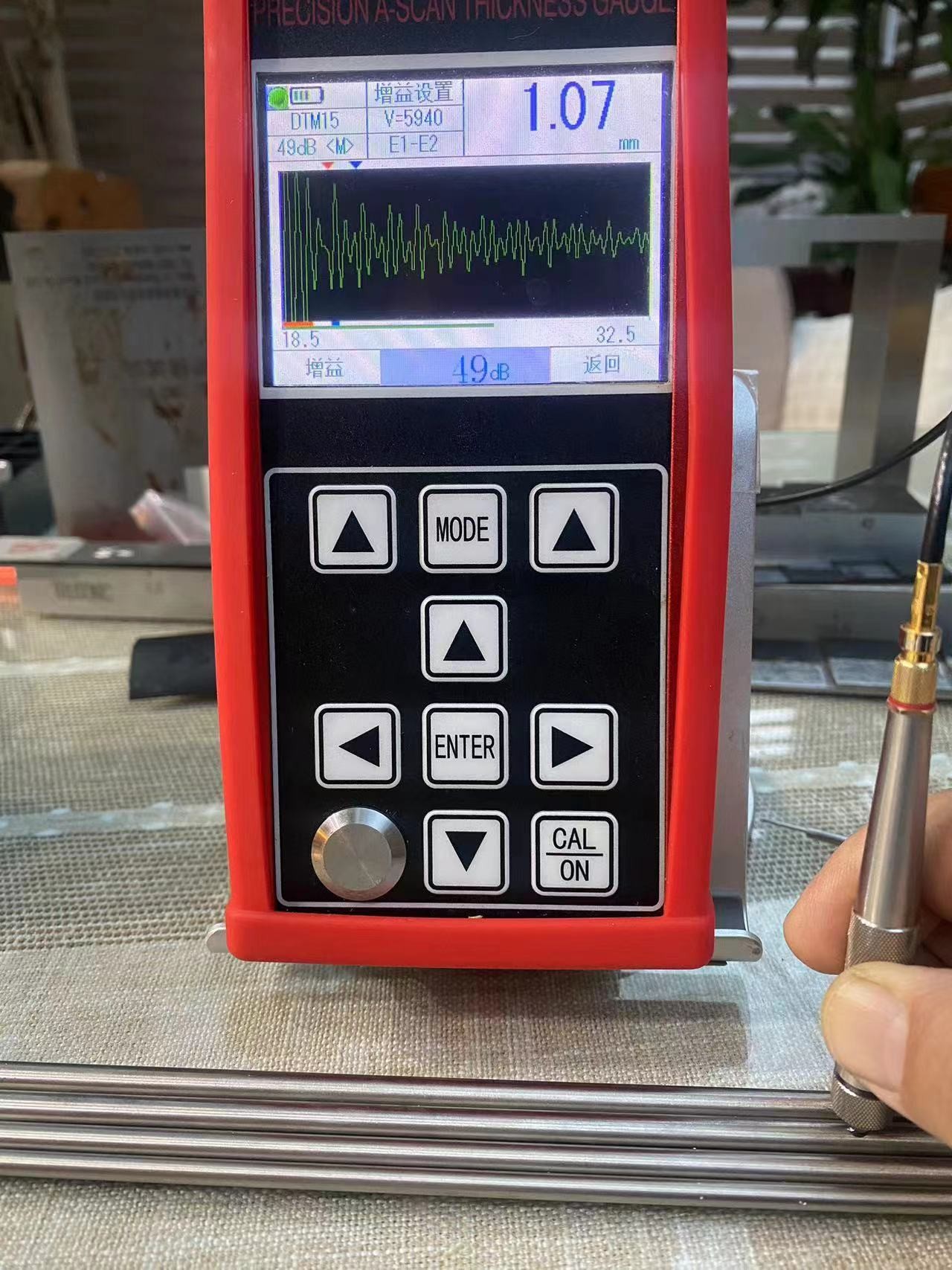

● محدوده اندازه گیری وسیع است و فناوری منحصر به فرد "چند اکو" برای اندازه گیری قطعات فوق العاده نازک اتخاذ شده است، با حداقل ضخامت اندازه گیری 0.15 میلی متر (فولاد)؛
● این محصول می تواند ضخامت را با دقت بالا اندازه گیری کند و حداکثر وضوح اندازه گیری می تواند به 0.001 میلی متر برسد. وضوح تکرار می تواند به ± 0.002 میلی متر برسد؛
● دارای عملکردهای نفوذ پوشش و اکو به اکو است که برای اندازه گیری مواد با لایه رنگ و پوشش روی سطح استفاده می شود؛
● حالت های اندازه گیری متعدد: حالت های mb-e، E-E و me-e اندازه گیری قطعات کار ضخیم معمولی را برآورده می کنند. حالت نازک، اندازه گیری قطعات نازک را محقق می کند؛
● حالت های عددی شامل: حالت مقدار ضخامت معمولی، حالت تفاوت / کاهش سرعت و حالت حداکثر مقدار؛
● دو حالت بهره: بهره خودکار / بهره دستی؛
● خاموش شدن دستی و خاموش شدن خودکار را می توان تنظیم کرد، با عملکرد صرفه جویی در انرژی؛
● از انواع پروب ها، از جمله پروب دو کریستالی و پروب تک کریستالی پشتیبانی می کند و از پروب فرکانس بالا تا 20 مگاهرتز پشتیبانی می کند؛
● از ذخیره سازی انبوه پشتیبانی می کند و می تواند 100000 مقدار ضخامت، 500 گروه از شکل موج های اسکن A و 500 گروه از شکل موج های اسکن B را به طور همزمان ذخیره کند؛
● صفحه نمایش 3.5 اینچی رنگی TFT-LCD بزرگ با وضوح بالا 320x240 (QVGA)؛
● دارای انواع روش های کالیبراسیون است، از کالیبراسیون یک نقطه ای، کالیبراسیون چند نقطه ای و حالت های کالیبراسیون دستی پشتیبانی می کند و می تواند سرعت صوت و موقعیت صفر پروب را به طور همزمان کالیبره کند. از تصحیح مسیر v پروب دو کریستالی پشتیبانی می کند.
● از تبدیل سیستم متریک و بریتانیایی پشتیبانی می کند. می تواند بین واحدهای میلی متر و اینچ جابجا شود؛
● از نمایش انگلیسی پشتیبانی می کند.
مواد قابل استفاده
برای اندازه گیری ضخامت فلزات (مانند فولاد، چدن، آلومینیوم، مس و غیره)، پلاستیک، سرامیک، شیشه، رزین، الیاف شیشه و سایر رساناهای اولتراسونیک خوب مناسب است.
اصول اولیه
اصل اندازه گیری ضخامت اولتراسونیک شبیه به اندازه گیری امواج نوری است. پالس اولتراسونیک ساطع شده توسط پروب به جسم اندازه گیری شده می رسد و در جسم منتشر می شود. هنگامی که به رابط مواد می رسد، به پروب بازتاب می یابد. ضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمان انتشار اولتراسونیک در ماده تعیین می شود.
پارامترهای مشخصات
* توجه: این شرکت حق ایجاد اصلاحات فنی را بدون اطلاع قبلی برای خود محفوظ می دارد.
| مورد |
TG-5700 |
| نوع پروب |
پروب تک کریستالی / پروب دو کریستالی |
| محدوده اندازه گیری (فولاد 45#) |
0.15 میلی متر – 1800 میلی متر |
| پایداری نشانگر |
فناوری عبور از صفر و چند اکو برای اطمینان از اینکه مقدار اندازه گیری ضخامت تحت تأثیر قدرت اکو، ضریب میرایی مواد، بهره و ارتفاع دروازه قرار نمی گیرد، اتخاذ شده است و دارای پایداری و قابلیت اطمینان اندازه گیری بالایی است. |
| فرکانس اندازه گیری |
4Hz,8Hz,16Hz |
| وضوح |
0.1 میلی متر، 0.01 میلی متر، 0.001 میلی متر (0.01 اینچ، 0.001 اینچ، 0.0001 اینچ) |
| دقت |
0.001 میلی متر |
| مولد پالس |
انتشار موج مربع منفی اتخاذ شده است و عرض و ولتاژ پالس به طور خودکار با پروب مطابقت داده می شود. |
| محدوده سرعت صوت |
400-19999 متر بر ثانیه |
| بلوک کالیبراسیون |
4 میلی متر (فولاد) |
| خاموش شدن خودکار |
می توان 5 دقیقه، 10 دقیقه، 20 دقیقه و خاموش شدن دستی را انتخاب کرد. |
| کالیبراسیون پروب |
کالیبراسیون یک نقطه ای، کالیبراسیون چند نقطه ای |
| بهره |
کنترل بهره خودکار، کنترل بهره دستی |
| محدوده بهره |
0~70dB |
| حالت تشخیص |
فرکانس رادیویی (RF)، نیم موج مثبت (POS)، نیم موج منفی (NEG)، موج کامل (FULL) |
| حالت اندازه گیری |
(1) MB-E: حالت اندازه گیری بر اساس زمان عبور از اکوی اولیه تا اولین اکوی پایین؛ (2) E-E: حالت اندازه گیری پوشش نفوذ، اکوی دلخواه Em–En اختیاری است؛ (3) ME-E: حالت اندازه گیری چند اکو؛ (4) THIN: حالت اندازه گیری دیواره نازک؛ |
| حالت عددی |
حالت مقدار ضخامت، حالت تفاوت / کاهش سرعت، حالت حداکثر / حداقل مقدار |
| حالت اسکن A |
موجود |
| حالت اسکن B |
موجود |
| نشانگر کوپلینگ |
موجود |
| نشانگر باتری |
موجود |
| زبان |
انگلیسی |
| واحد |
میلی متر / اینچ |
| عملکرد منو |
موجود |
| عملکرد نرم افزار |
تنظیم دروازه پویا، تنظیم خالی کردن (Blank)، تنظیم خالی کردن اکو (E-blank)، انجماد اکو، ترجمه و مقیاس اکو |
| عملکرد ذخیره سازی |
می تواند 100000 ضخامت (100 گروه، 1000 در هر گروه)، 500 گروه از شکل موج های اسکن A و 500 گروه از شکل موج های اسکن B را به طور همزمان ذخیره کند. |
| ارتقاء برنامه میزبان |
موجود |
| صفحه نمایش |
صفحه نمایش 3.5 "QVGA (320 × 240) رنگی TFT-LCD |
| انتقال داده |
از ارتباط سریال RS-232 و USB برای انتقال داده ها به رایانه پشتیبانی می کند. |
| دمای کار |
-10℃～＋50℃; با الزامات ویژه، می تواند به - 20 ℃ برسد; |
| ولتاژ کاری |
چهار باتری قلمی AA شماره 5 مورد نیاز است. هنگامی که برق کافی نیست، یک اعلان ولتاژ پایین وجود دارد. |
| ابعاد کلی |
204 x 100 x 36 (میلی متر) |
| وزن کل |
310 گرم (بدون باتری) |
| باتری |
4 عدد باتری خشک AA |
تحویل استاندارد
واحد اصلی TG-5700 1 عدد
2.5M Φ20 مبدل تک عنصری، محدوده آزمایش 4-1800 میلی متر 1 عدد
بطری کوپلانت 1 عدد
کیف حمل 1 عدد
دفترچه راهنما 1 عدد
گواهی کالیبراسیون 1 عدد
لوازم جانبی اختیاری
پروب های مختلف با فرکانس های مختلف، پروب تک 8 میلی متر / 10 میلی متر / 12 میلی متر و پروب های ضخامت سنج اولتراسونیک TR
بلوک های گوه ای مختلف
نرم افزار داده های رایانه شخصی
بسته بندی
بسته بندی: بسته صادراتی استاندارد، کانتون
پروب اختیاری:
| پروب دو کریستالی TS400 |
10 مگاهرتز |
5 میلی متر |
0.5-50 میلی متر |
| پروب دو کریستالی TS500 |
5 مگاهرتز |
5 میلی متر |
1.0-65 میلی متر |
| پروب دو کریستالی TS510 |
5 مگاهرتز |
10 میلی متر |
1.0-500 میلی متر |
| پروب تک کریستالی DTM15 |
15 مگاهرتز |
6 میلی متر |
0.15-22.5 میلی متر |
| پروب تک کریستالی DTM7.5 |
7.5 مگاهرتز |
6 میلی متر |
0.5-22.5 میلی متر |
| پروب تک کریستالی DTM10 |
10 مگاهرتز |
6 میلی متر |
0.3-22.5 میلی متر |
| پروب تک کریستالی DTM5 |
5 مگاهرتز |
6 میلی متر |
1.0-22.5 میلی متر |
| پروب تک کریستالی BD510 |
10 مگاهرتز |
10 میلی متر |
1-1000 میلی متر |
| پروب تک کریستالی BD212 |
2 مگاهرتز |
12 میلی متر |
4-1800 میلی متر |
| کابل پروب دو کریستالی |
|
| کابل پروب تک کریستالی |
|
RFQ
ضخامت سنج اولتراسونیک
نام تجاری: HUATEC
شماره مدل: TG-5700
محل مبدا: چین
پرسش و پاسخ
- س: حداکثر محدوده اندازه گیری TG-5700 چقدر است؟ پ: TG-5700 حداکثر محدوده اندازه گیری 1800 میلی متر را ارائه می دهد
- س: آیا TG-5700 روش کالیبراسیون متفاوتی دارد؟ پ: بله، TG-5700 دارای کالیبراسیون یک نقطه ای و روش های کالیبراسیون چند نقطه ای است.
- س: آیا TG-5700 از اندازه گیری چند اکو پشتیبانی می کند؟ پ: بله، TG-5700 از اندازه گیری چند اکو و دو عنصری پشتیبانی می کند.
- س: حداقل ضخامتی که می توان با TG-5700 اندازه گیری کرد چقدر است؟ پ: حداقل ضخامتی که می توان با TG-5700 اندازه گیری کرد 0.15 میلی متر است.
- س: آیا می توان از TG-5700 برای اندازه گیری سطوح منحنی استفاده کرد؟ پ: بله، می توان از TG-5700 برای اندازه گیری سطوح منحنی با گوه سطح منحنی اختیاری استفاده کرد.
- س: آیا TG-5700 گزینه وضوح متفاوتی دارد؟ پ: بله، 0.1 میلی متر، 0.01 میلی متر، 0.001 میلی متر (0.01 اینچ، 0.001 اینچ، 0.0001 اینچ)
