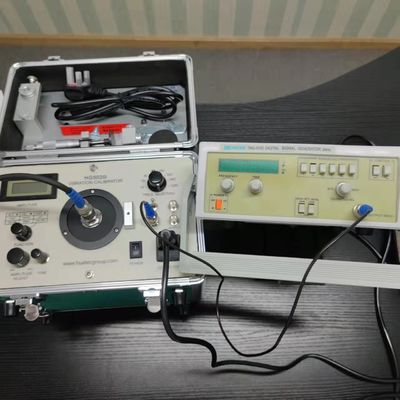

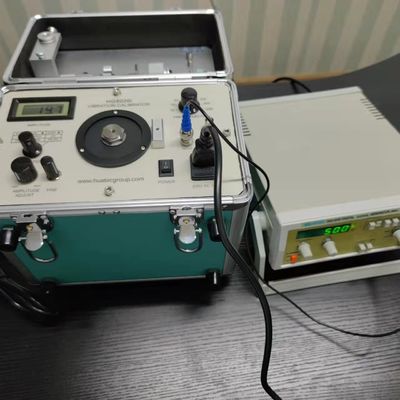

کالیبراتور ارتعاش دیجیتال کالیبراتور ارتعاش متر تحلیلگر ارتعاش تست کننده ارتعاشISO10816
فرکانس(مستمر تنظیم): 10 تا 1280 هرتز+0.01 درصد
درخواست برای کالیبراسیون ارتعاش ISO10816 HG-5020i:
1می تواند برای کالیبراسیون سرعت سنج ارتعاش، سرعت و نزدیک سازی و همچنین یک ابزار اندازه گیری ارتعاش استفاده شود. سیگنال های سینوس استاندارد در فرکانس 10, 20, 40, 80, 160, 320،۶۴۰ و ۱۲۸۰ هرتز
2می توان از کالیبراسیون دامنه شتاب، سرعت و جابجایی را تولید کرد
3. می تواند از طریق پتانسیومتر تعریف شود و در صفحه نمایش دیجیتال نشان داده شود. یا ارتعاش افقی یا عمودی تولید می شود.
4کالیبراسیون ارتعاش.HG-5010 ترکیبی از ژنراتور سیگنال سینوس، تقویت کننده قدرت، پردازنده استاندارد و یک شیکر در یک و دارای حجم کوچک، دقت بالا و کار آسان است.می تواند در آزمایشگاه یا در محل استفاده شود.
5استانداردهای بین المللی: ISO10816
می تواند برای کالیبراسیون شتاب سنج ارتعاش، سرعت و انتقال دهنده نزدیکی و همچنین یک ابزار اندازه گیری ارتعاش استفاده شود. سیگنال های سینوس استاندارد در فرکانس 10, 20, 40, 80, 160, 320،640 و 1280 هرتز می تواند از کالیبراسیون تولید شود. همچنین یک سوکت برای ورودی از یک ژنراتور سیگنال خارجی برای هر فرکانس لرزش و حتی سیگنال پاک کردن دارد. دامنه، شتاب، سرعت و جابجایی،می تواند از طریق پتانسیومترها تعریف شود و بر روی صفحه نمایش دیجیتال نشان داده شود. هر دو ارتعاش افقی یا عمودی می تواند تولید شود.
HG-5020i ترکیبی از ژنراتور سیگنال سینوس، تقویت کننده قدرت، پردازنده استاندارد و یک شیکر در یک و دارای حجم کوچک، دقت بالا و کار آسان است.می تواند در آزمایشگاه یا در محل استفاده شود.
استانداردها: JJG 1062-2010 JJG 298-2015
مشخصات
فرکانس: ثابت 10، 20، 40، 80، 160، 320، 640, 1280 هرتز و ورودی خارجی برای هر سیگنال با تنظیم فرکانس مداوم، پاک کردن، غیر سینوس
حداکثر دامنه لرزش و حداکثر بار
|
Wt
فرکانس
|
<100 گرم |
<250 گرم |
<۶۵۰ گرم |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10 هرتز |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 هرتز |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| ۴۰ هرتز |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 هرتز |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 هرتز |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 هرتز |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| ۶۴۰ هرتز |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 هرتز |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
اندازه:۲۸۰ × ۱۸۰ × ۲۵۰ میلی متروزن ناخالص:10 کیلوگرم
دمای کار:0oC تا 50oCذخیره سازی:-20oC تا 70oC
قدرت:220Vac (اختیاری 110Vac)
خطی بودن سُند نزدیکی
پرود: 5mm و 8mm سنجه ها محدوده: 0 ~ 2.0mm
صفحه نمایش:31/2نمایش ارقام برای شتاب، سرعت یا جابجایی
توجه: با فرکانس بالاتر ارزش جابجایی لرزش بسیار کوچک است بنابراین هیچ خروجی سیگنال لرزش از کالیبراسیون وجود نخواهد داشت.
|
1
داربست ثابت
|
2
میکرومتر اسپندل
|
|
3
ابزار برای تعمیر سنسور
|
4
صفحه آزمایش
|
|
5
M5 پیچ ثابت
|
6
M5-M8 پیچ انتقال
|
|
7
M5-M10 پیچ انتقال
|
|
اندازه:۲۸۰ × ۱۸۰ × ۲۵۰ میلی متر
وزن:20 پوند و 9 کيلو
دمای کار:0oC تا 50oC
ذخیره سازی:-20oC تا 70oC
رطوبت:۹۰٪ بدون فشرده سازی
پنل کنترل کالیبراسیون ارتعاش HG-5020i به صورت زیر نشان داده شده است:
1 نمایش آمپلیتود خروجی لرزش نشان دادن آمپلیتود خروجی سیگنال لرزش مختلف کالیبراسیون
2 پتانسیومتر کالیبراسیون
3 کلید انتخاب تابع تغییر خروجی کالیبراسیون به شتاب، سرعت یا جابجایی
4 پتانسیومتر برای تنظیم دامنه خروجی
تنظیم پتانسیومتر برای تغییر دامنه ارتعاش خروجی
5 تنظیم دامنه ارتعاش خروجی به آرامی
6 جدول برای تثبیت گیرنده برای کالیبراسیون
7 سوراخ رشته برای تثبیت پایه ی سُند نزدیکی
در طول کالیبراسیون سُند نزدیکی، پایه ی ترانسدوسر از طریق این سوراخ خروجی بر روی پنل کنترل ثابت می شود.
8 سوئیچ برق 220 VAC
9 سوکت برای ورودی برق 220 ولت AC
برای اتصال برق 220 ولت AC استفاده می شود.
10. سوکت برای خروجی برق
برای نظارت بر شکل موج سیگنال خروجی تقویت کننده قدرت کالیبراسیون.
11 سوکت خروجی ولتاژ 24 ولت
تامین برق در 24 V برای proximitor در طول کالیبراسیون سُند نزدیکی.
12 سوئیچ انتخاب فرکانس
