DAC AVG ضبط کننده ویدیو سونوگرافی شناسه نقص خودکار کالیبراسیون فلز

ضبط کننده ویدئو DAC AVG کالیبراسیون خودکار عیوب فلزیاب اولتراسوند FD219

مقدمه

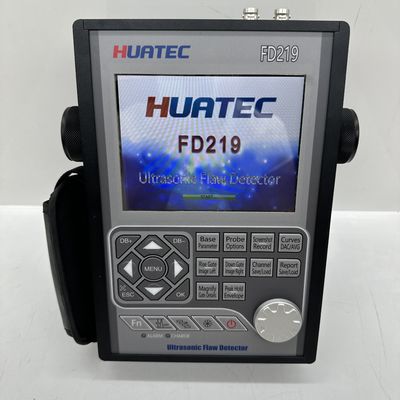

این عیوب ردیاب HUATEC FD219 یک دستگاه عیب یاب دیجیتالی دیجیتال قابل حمل است که می تواند عیوب مختلف (ترک ها، آخال ها، منافذ و غیره) را در قطعه کار به سرعت، راحت، بدون آسیب و با دقت تشخیص، مکان یابی، ارزیابی و تشخیص دهد. هم در آزمایشگاه و هم در سایت مهندسی قابل استفاده است. این ابزار می تواند به طور گسترده در تولید، متالورژی آهن و فولاد، فرآوری فلزات، صنایع شیمیایی و سایر زمینه هایی که نیاز به تشخیص عیب و کنترل کیفیت دارند، استفاده شود. همچنین به طور گسترده ای در بازرسی ایمنی آنلاین و ارزیابی زندگی در زمینه های هوافضا، حمل و نقل ریلی، بویلرها و مخازن تحت فشار و غیره استفاده می شود.

این ابزار می تواند به طور گسترده ای در مکان یابی و اندازه گیری ترک های پنهان، حفره ها، انحلال ها و ناپیوستگی های مشابه در جوش ها، آهنگری ها، بیلت ها، محورها، شفت ها، مخازن و مخازن تحت فشار، توربین ها و اجزای ساختاری استفاده شود.

ویژگی های ابزار

سخت افزار اصلی با ARM+FPGA طراحی شده است و نرم افزار از یک سیستم عامل چندوظیفه ای بسیار قابل اعتماد استفاده می کند که عملکرد، قابلیت حمل، دوام و قابلیت اطمینان دستگاه را تا حد زیادی بهبود می بخشد.

این ساز از منوی master-slave استفاده می کند و با کلیدهای میانبر و دستگیره چرخشی دیجیتال طراحی شده است. ساز سبک و قابل حمل است و با یک دست می توان آن را نگه داشت.

نمایش

نمایشگر تمام دیجیتال چند رنگی با وضوح بالا (640×480 پیکسل) چند رنگ TFT LCD. نمایش شکل موج ظریف تر و انسانی تر است.

4 سبک رابط کاربری را می توان با توجه به محیط انتخاب کرد.

LCD با به روز رسانی سریع 60 هرتز. قادر به نمایش تغییرات جزئی شکل موج.

روشنایی LCD را می توان آزادانه تنظیم کرد.

شکل

پوسته فلزی تمام آلومینیومی قوی و بادوام است و عملکرد محافظ الکترومغناطیسی بسیار خوب است.

استفاده از براکت میرایی با چرخش 360 درجه و غلاف لاستیکی آسان است.

پانل شیشه ای، بسیار سخت، مقاوم در برابر سایش و ضد خش

گزارش تشخیص عیب اسکرین شات و PDF

اسکرین‌شات‌های هم‌زمان از همه صفحات و گزارش‌های تشخیص نقص، و آنها را به‌عنوان تصاویر BMP در دیسک U ذخیره کنید، که می‌تواند به‌عنوان تصاویر رنگی یا سیاه‌رنگ تنظیم شود.

گزارش تشخیص نقص را به عنوان یک فایل PDF صادر کنید و آن را برای بایگانی و چاپ آسان در یک دیسک U ذخیره کنید.

تمامی محتویات فایل PDF را می توان با توجه به نیاز کاربر سفارشی کرد.

تصاویر BMP و فایل های PDF را می توان در رایانه یا تلفن همراه مشاهده کرد.

محدوده

تا 15000 میلی متر در فولاد؛ محدوده قابل انتخاب در مراحل ثابت یا متغیر پیوسته. مناسب برای استفاده در قطعات کار بزرگ و اندازه گیری با وضوح بالا.

پالسر

انرژی پالس قابل انتخاب بین 100 ولت، 200 ولت، 250 ولت، 300 ولت، 350 ولت، 400 ولت و 500 ولت.

پهنای پالس قابل تنظیم از 0.1μs تا 0.5μs برای مطابقت با پروب ها با فرکانس های مختلف.

فرکانس تکرار پالس قابل تنظیم از 20 هرتز تا 2 کیلوهرتز.

میرایی قابل انتخاب بین 50Ω، 150 Ω، 250 Ω و 500 Ω برای عملکرد بهینه پروب

انتخاب پروب: پروب تک کریستال، پروب دوبلور، پروب زاویه ای ویژه، کاوشگر نافذ، پروب صعود.

گیرنده

نمونه برداری: مبدل AD 16 رقمی با سرعت نمونه برداری 320 مگاهرتز

اصلاح: نیمه موج مثبت، نیمه موج منفی، تمام موج و RF

پهنای باند آنالوگ: قابلیت 0.2 مگاهرتز تا 20 مگاهرتز با محدوده فرکانسی قابل انتخاب (به طور خودکار توسط دستگاه تنظیم می شود) برای مطابقت با پروب برای عملکرد بهینه.

افزایش: 0 dB تا 110 dB قابل تنظیم در مراحل قابل انتخاب 0.1 dB، 2 dB، 6 dB.

دروازه ها

دو گیت کاملاً مستقل طیف وسیعی از گزینه‌های اندازه‌گیری را برای ارتفاع یا فاصله سیگنال با استفاده از راه‌اندازی پیک ارائه می‌دهند.

حالت پژواک به اکو امکان موقعیت یابی دقیق دروازه را برای سیگنال هایی که بسیار نزدیک به هم هستند می دهد.

شروع دروازه: در کل محدوده نمایش داده شده متغیر است

عرض دروازه: متغیر از شروع دروازه تا انتهای محدوده نمایش داده شده

ارتفاع دروازه: از 0 تا 99 درصد ارتفاع تمام صفحه متغیر است

هشدارها: آستانه مثبت/منفی با فلاش LED.

حافظه

این ابزار دارای حافظه داخلی با ظرفیت بالایی است و به دلیل قطع برق دستگاه، داده ها و فایل ها از بین نمی روند.

حافظه 500 فایل کانال برای ذخیره تنظیمات کالیبراسیون و پارامتر پروب.

حافظه 1000 فایل گزارش موج برای ذخیره موج و تنظیمات A-Scan.

همه فایل ها را می توان ذخیره، فراخوانی و پاک کرد.

تنظیمات کانال و فایل های گزارش را می توان از طریق دیسک حافظه صادر کرد و همچنین اطلاعات را می توان به مقدار نامحدود از طریق حافظه USB ذخیره کرد.

ضبط کننده ویدیو

ضبط ویدئو در بسیاری از موقعیت ها مفید است، برای کسانی که می خواهند بعداً فعالیت های کاوشگری را تجزیه و تحلیل کنند بسیار راحت است.

این ساز می تواند فرآیند تست را ضبط کرده و آن را به عنوان یک فایل ویدئویی ذخیره کند که می تواند از طریق ساز یا نرم افزار مخصوص پخش شود. حداکثر 10 فایل ویدئویی را پشتیبانی می کند و هر فایل ویدئویی می تواند تا 5 دقیقه طول بکشد.

اگر انتخاب کنید که فایل ویدئویی در دیسک حافظه ذخیره شود، تعداد و مدت زمان فایل ویدئویی محدود نخواهد بود.

ضبط و پخش مجدد فرآیند تست، راحتی زیادی را برای مطالعه و تجزیه و تحلیل آینده تشخیص عیب فراهم می کند.

پخش ویدئو از عملکردهای مکث، جلو سریع، عقب بردن سریع و توقف پشتیبانی می کند.

توابع

• کالیبراسیون خودکار: کالیبراسیون خودکار آفست صفر پروب، زاویه پروب (مقدار K) و سرعت ماده.
• مکان یابی عیب: صفحه نمایش زنده مسیر صدا، پروجکشن (فاصله سطح)، عمق، دامنه،
• اندازه‌گیری نقص: اندازه‌گیری خودکار نقص با استفاده از AVG یا DAC، سرعت گزارش پذیرش یا رد نقص را افزایش می‌دهد.
• بازخوانی دیجیتال و Trig. عملکرد: ضخامت/عمق را می توان در بازخوانی دیجیتال در هنگام استفاده از پروب معمولی و فاصله سطح و عمق مستقیماً در هنگام استفاده از پروب زاویه نمایش داده می شود.
• DAC/AVG: منحنی به طور خودکار تولید می شود و نقاط نمونه برداری را می توان جبران و اصلاح کرد. منحنی به طور خودکار با بهره شناور می شود، به طور خودکار با فاصله تشخیص گسترش می یابد و به طور خودکار با زمان تاخیر حرکت می کند. می تواند منحنی AVG را در هر دیافراگم نمایش دهد.
• AWS D1.1. انتخاب این استاندارد می تواند محاسبات دستی را کاهش دهد و کارایی تشخیص را بهبود بخشد.
• قابلیت تصحیح سطح منحنی
• عملکرد اندازه گیری ارتفاع ترک.
• Gate Magnify: گستره گیت در کل عرض صفحه پخش می شود.
• ضبط و پخش ویدئو.
• عملکرد به دست آوردن خودکار
• پاکت: نمایش همزمان A-scan زنده با نرخ به روز رسانی 60 هرتز و پاکت نمایش A-scan
• Peak Hold: شکل موج اوج منجمد را با A-Scans زنده مقایسه کنید تا به راحتی نتایج آزمایش را تفسیر کنید.
• علامت اوج: ضبط و علامت گذاری اوج در زمان واقعی
• کدگذاری اکو: صفحه نمایش 1 تا 9 منطقه نمایش اکو در رنگ های مختلف، برای تجزیه و تحلیل موقعیت نقص استفاده می شود.
• انجماد اسکن: انجماد صفحه نمایش داده های شکل موج و فاصله آزمایشی را نگه می دارد.
• B ویژگی نمایش اسکن. به طور مستقیم شکل نقص قطعه کار را نشان می دهد و نتیجه تشخیص بصری تر است.

ساعت واقعی

ساعت ابزار به دنبال ردیابی زمان ادامه می دهد.

ارتباط

دو پورت پرسرعت USB2.0. دو حالت USB را می توان انتخاب کرد: U-DISK و U-BRIDGE. در حالت U-DISK، فایل های پیکربندی کانال، فایل های گزارش نقص، تصاویر اسکرین شات و فیلم های ضبط شده را می توان در U-DISK ذخیره کرد. در حالت U-BRIDGE، ابزار با نرم افزار DataPro مبادله می کند.

باتری

باتری داخلی لیتیوم یونی با ظرفیت بالا و عملکرد بالا.

زمان کار مداوم بیش از 12 ساعت. 4-6 ساعت زمان شارژ معمولی.

دستگیره

تنظیمات عملیاتی با استفاده از دستگیره چرخشی به راحتی و به سرعت انجام می شود.

ارتقاء نرم افزار

نرم افزار را می توان به راحتی از طریق U-DISK ارتقا داد. ارتقاء به دستگاه آسیبی وارد نمی کند.

مشخصات

• محدوده اندازه گیری: 0 تا 15000 میلی متر، در سرعت فولادی
• فرکانس تکرار پالس بین 20 هرتز تا 2000 هرتز است
• سرعت مواد: 1000 تا 20000 متر بر ثانیه
• فرکانس تکرار پالس بین 20 هرتز تا 2000 هرتز است
• محدوده دینامیکی: 40dB بیشتر
• خطی بودن سیستم: افقی: +/-0.2% FSW،

عمودی: 0.25٪ FSH، دقت تقویت کننده +/-1 دسی بل.

• قدرت تفکیک: بیش از 40dB
• برگ های حساسیت: بیش از 50dB (سوراخ عمیق 200mmF2 کف تخت)
• رد کردن (سرکوب): 0 تا 80 درصد ارتفاع تمام صفحه
• نویز: کمتر از 10%
• مانیتور دروازه: دو دروازه مستقل قابل کنترل در کل محدوده رفت و برگشت
• بهره: حداکثر 110 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 دسی بل.
• پهنای باند (گذر باند تقویت کننده): 0.2 تا 20 مگاهرتز
• جابجایی پالس: بیش از 32 دسی بل
• تاخیر نمایش: -20 تا 3400 میکروثانیه
• تأخیر پروب / آفست صفر: 0 تا 99.99 میکرو ثانیه
• حالت‌های تست: اکو پالس، دو عنصر و انتقال از طریق
• پالسر: پالسر موج قابل تنظیم
• انرژی پالس: 100 ولت، 200 ولت، 250 ولت، 300 ولت، 500 ولت قابل انتخاب
• اصلاح: نیم موج مثبت، نیم موج منفی، موج کامل، RF
• واحدها: اینچ یا میلی متر
• اتصالات مبدل: BNC یا LEMO
• برق مورد نیاز: برق AC 100-240 VAC، 50-60 هرتز
• دمای عملیاتی: -10℃ تا 50℃، دمای ذخیره سازی: -30℃ تا 50℃

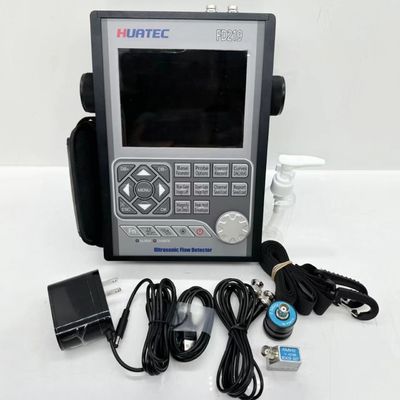

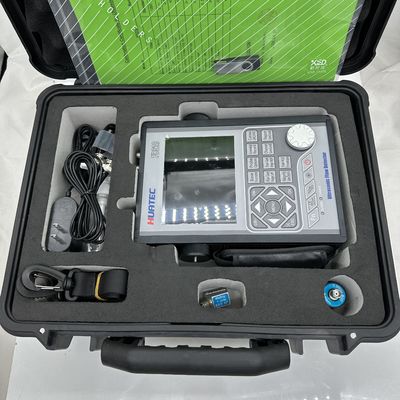

بسته استاندارد: میزبان، پروب مستقیم 2.5 مگاهرتز 20 میلی متر، پروب زاویه 4 مگاهرتز 8X9 60 درجه، کابل اتصال پروب، آداپتور و کابل برق، نرم افزار رایانه شخصی، کابل ارتباطی، راهنمای کاربر، گواهی کالیبراسیون، جعبه ابزار

لوازم جانبی اختیاری

پروب مستقیم (5MHZ-ф20)
پروب مستقیم (2.5MHZ-f20)
پروب مستقیم (2.25MHZ-f20)
پروب مستقیم (1MHZ-ф20)
پروب زاویه (4MHZ-45 درجه، 8*9 میلی متر)
پروب زاویه (4MHZ-60 درجه، 8*9 میلی متر)
پروب زاویه (4MHZ-70 درجه، 8*9mm)
پروب زاویه (4MHZ-80 درجه، 8*9mm)
پروب زاویه (2MHZ-45 درجه، 8*9 میلی متر)
پروب زاویه (2MHZ-60 درجه، 8*9mm)
پروب زاویه (2MHZ-70 درجه، 8*9 میلی متر)
پروب زاویه (2MHZ-80 درجه، 8*9mm)
پروب T/R (5MHz-f20mm، فوکوس 15mm)
پروب T/R (2.5MHz-f20mm، فوکوس 15mm)
کابل اتصال به پروب (BNC-BNC)
کابل اتصال به پروب (BNC-Lemo 00)
کابل اتصال به پروب (Lemo 01-BNC)
کابل اتصال به پروب (Lemo 01-Lemo 00)
باتری لیتیوم یون
آداپتور برق (4A/9V)
کابل برق
کیف چرمی
تست بلوک V1
تست بلوک V2
بلوک های تست DAC، ASME و غیره

بند

دندان آبی
